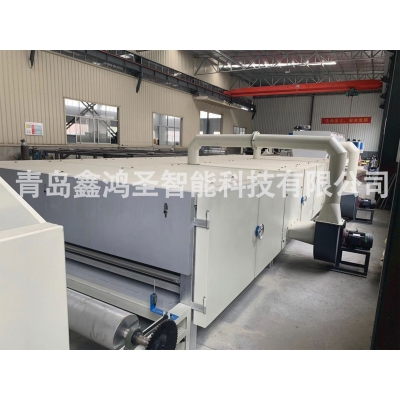

1） 技術參數：

工作幅寬：2800mm

箱體總長度：12000mm

         箱內溫度：≤220℃

         工作線速：1~15m/min

         裝機容量：143.3kw左右（按實際設計為準）

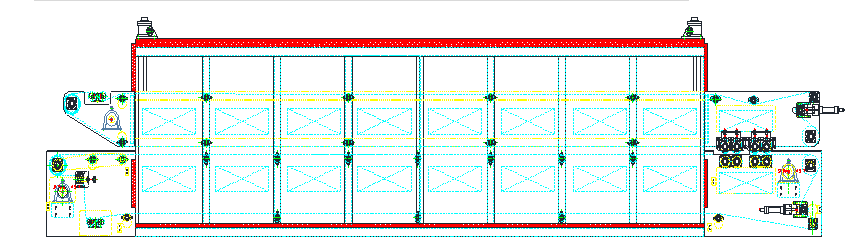

2） 結構特征：

• 雙層熱風穿透對流，吹風鴨嘴式風道，吸風網眼式風道；

•  機械主體機架10#槽鋼和10#方管鋼焊接而成；

• 主傳動輥為耐高溫橡膠輥，托輥為不銹鋼管輥，其余輥筒為優質無縫鋼管精加工鍍鉻處理，糾邊輥為無阻力輥，網帶采用氣缸推進張緊，上風道采用渦輪電動升降


• 配有糾邊裝置，防止網帶跑邊，出料處裝有5組冷水輥，及風機冷卻系統，墻板為厚度12mm。

•  烘箱加熱區兩側配有2只循環風機，不銹鋼燃燒筒；

•  保溫板厚度100mm，采用2.0mm冷板制作，內部填充隔溫石棉，采用耐高溫硅腈橡膠條密封；

• 加熱方式為管道天然氣或罐裝液化氣加熱方式，配備35萬大卡燃燒器2只（意大利品牌：利雅路）；

•  烘箱兩層主傳動采用變頻控制；

•  配套功率：循環風機22kw×2臺變頻控制，主傳動3kw變頻控制，升降電機0.75kw×3臺,冷風吹風機7.5KW×2臺,冷風吸風機11KW×1臺變頻控制。
